Les contacts coudés, un point de vigilance à ne pas négliger
Dans les environnements exigeants, les connecteurs sont exposés à des risques de contamination : particules, humidité, résidus de vernis… Ces polluants peuvent se déposer sur les contacts coudés des connecteurs carte à 90° (contacts V), causant des courts-circuits ou une perte de performance. Ce type de défaillance est d’autant plus critique qu’il affecte des applications embarquées dans les secteurs défense, aéronautique ou spatial.
Le backpotting : une réponse ciblée à vos contraintes terrain
Pour répondre à ces enjeux, Nicomatic propose plusieurs options de backpotting sur sa gamme CMM, conçues pour renforcer la fiabilité de vos interconnexions, qu’elles soient sur carte ou câblées.
Concrètement, le backpotting consiste à appliquer une résine sur la zone de contact afin de :
- protéger les contacts contre les résidus ou la tropicalisation (vernis)
- éviter toute remontée par capillarité, source fréquente de court-circuit ou d’échauffement
- renforcer la robustesse mécanique, notamment en version câblée, avec une meilleure tenue des fils et une rétention accrue des contacts
Trois configurations disponibles selon vos besoins

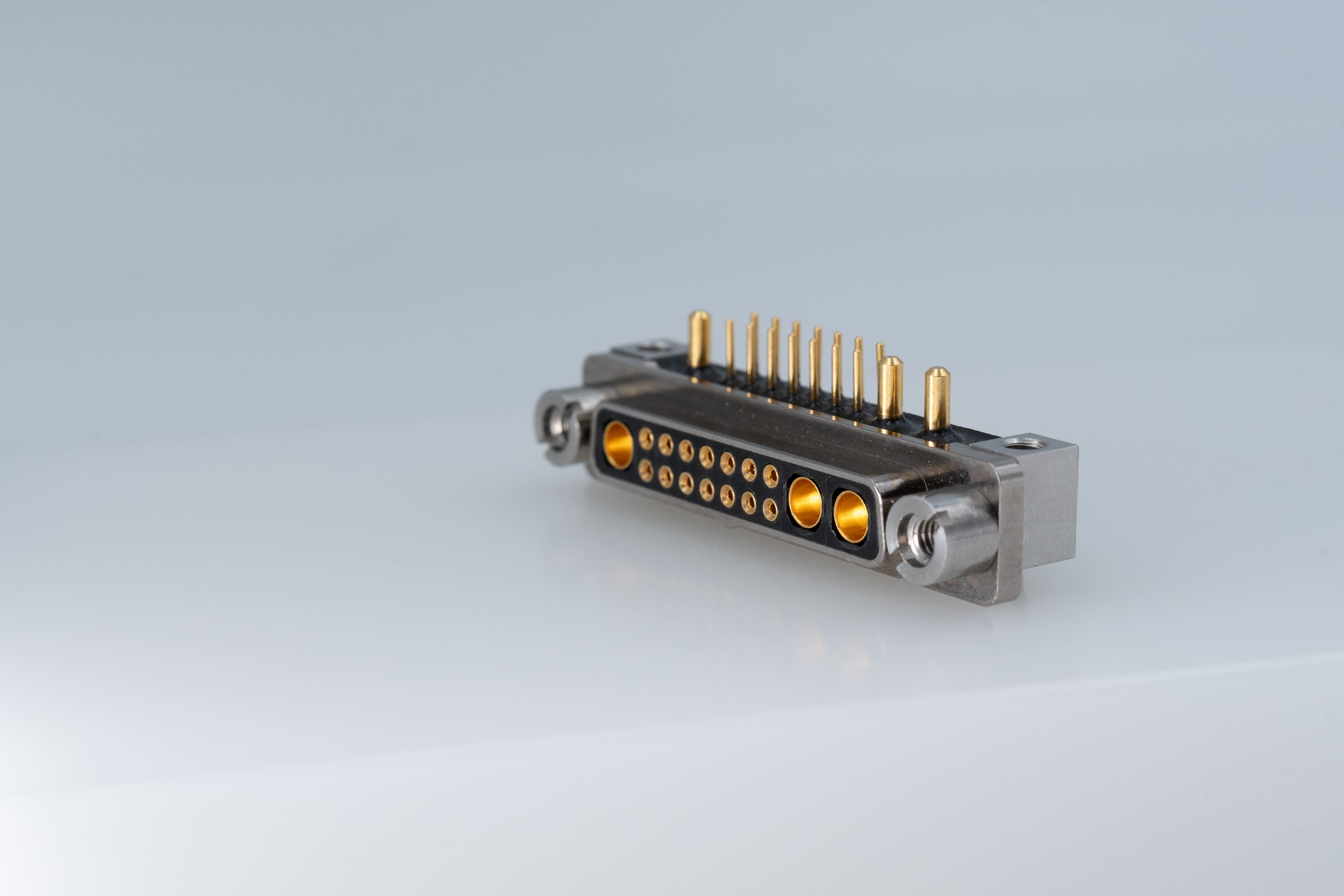

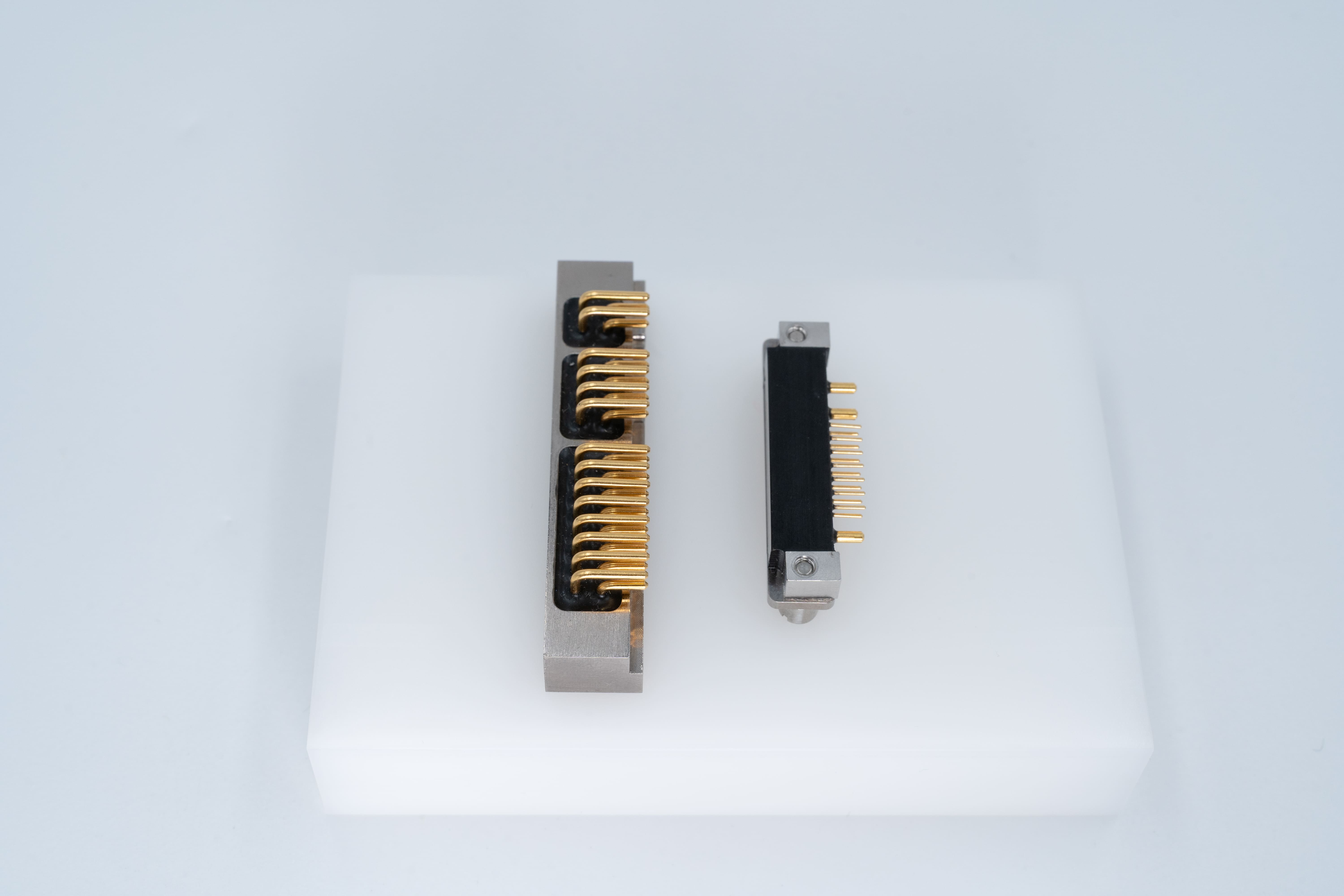

1. CMM BPL sur carte (contacts coudés 90°)
Ajout d’une résine protectrice directement en usine sur les connecteurs à contacts coudés (type V). L’option se signale dans la référence par le suffixe –BPL.
Elle protège efficacement les contacts contre les dépôts, poussières ou autres contaminations, et réduit le risque de court-circuit ou de dégradation des performances.

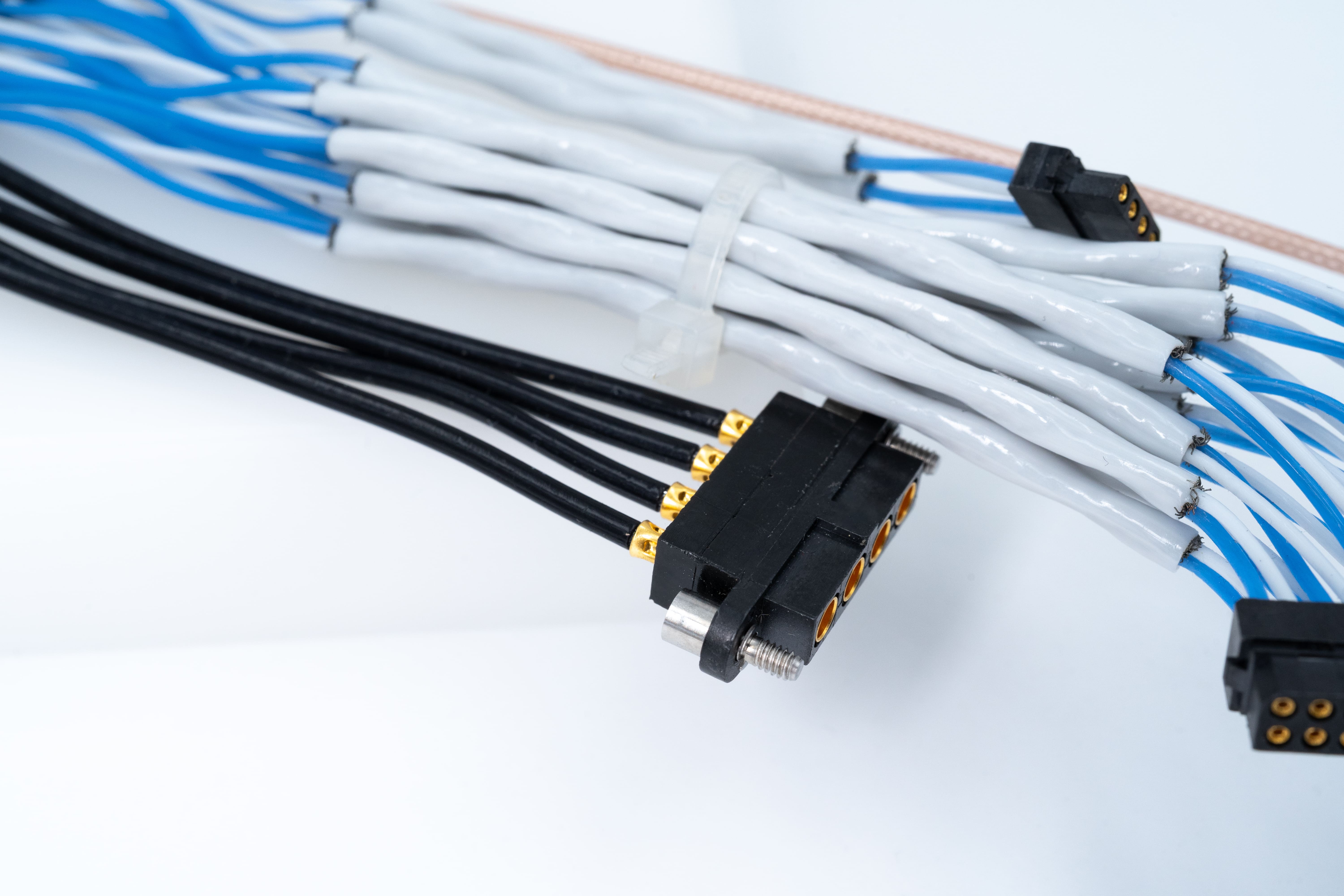

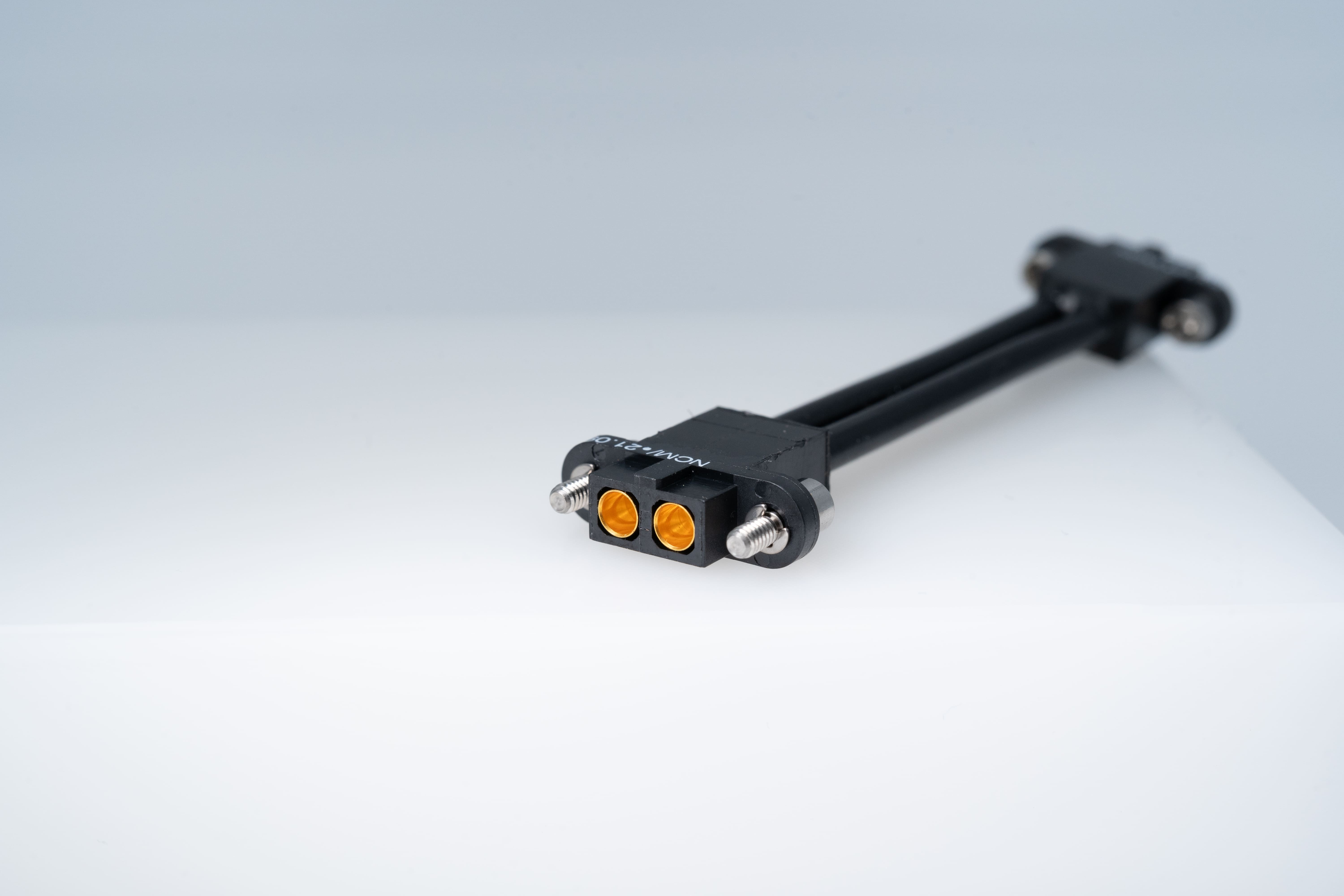

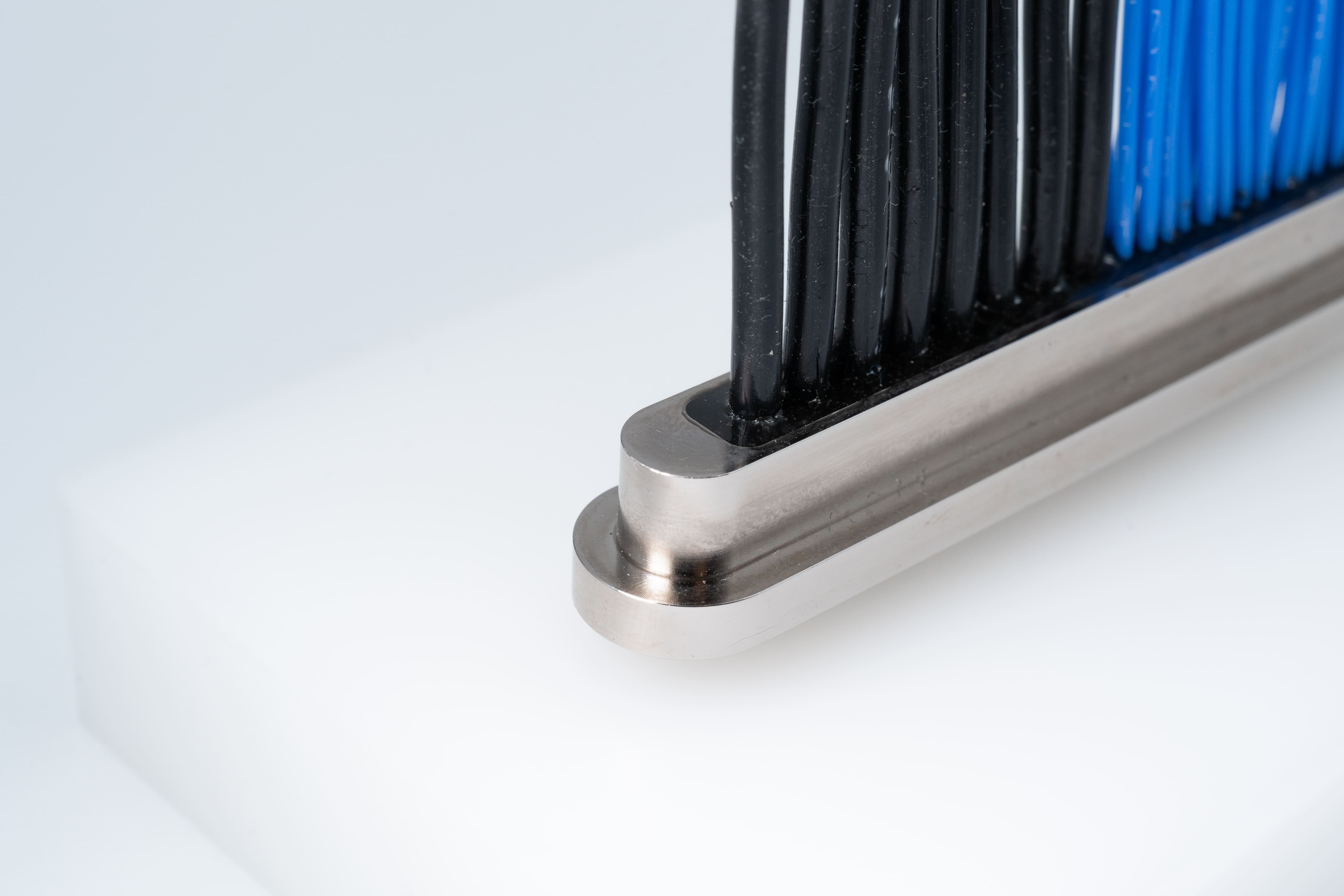

2. CMM câblé avec jupe de backpotting
Pour les connecteurs précâblés, Nicomatic propose une jupe de backpotting. Celle-ci améliore la rétention des câbles, évite les désinsertions accidentelles, et permet une protection mécanique accrue. Nous proposons donc des versions précâblées avec backpotting mais vous avez également la possibilité de réaliser vous-même le potting final, selon vos préférences ou vos contraintes de production.
À noter : contrairement aux gammes DMM ou EMM, conçues pour intégrer la compatibilité potting dès le design, la gamme CMM nécessite bien une option spécifique (sauf pour les modèles CMM320 et CMM340, qui intègrent une jupe de backpotting directement dans le corps du connecteur).
3. CMM BP pour cartes tropicalisées
Dans les applications où les cartes sont vernies (tropicalisation), une autre option est disponible via le suffixe –BP dans la référence. Une résine est appliquée uniquement au fond des alvéoles, de manière à les obturer partiellement sans recouvrir l’ensemble du contact.
Cela empêche la remontée par capillarité du vernis de tropicalisation vers la zone active du contact, évitant ainsi les ponts conducteurs, les échauffements ou l’atténuation des performances.
Pourquoi choisir le backpotting Nicomatic ?
- Protection contre la contamination et les courts-circuits
- Réduction du risque de défaillance sur site
- Compatibilité avec les processus de tropicalisation
- Meilleure tenue des câbles et robustesse accrue en version précâblée
- Personnalisation à la commande selon votre configuration
Besoin d’un exemple ou d’une maquette ?
Des plans, photos ou prototypes peuvent être fournis sur demande pour illustrer les différentes configurations. Notre équipe technique est à votre disposition pour vous accompagner dans le choix de l’option la plus adaptée.
